LAUNCH RH850 Adapterkort för dataläsning och skrivning av olika RH850-mikrokontroller
1.Produktfunktion:
Tillämplig för dataläsning och skrivning av olika RH850_krypterade Renesas-mikrokontroller.
2. Stödda mikrokontrollertyper:
R7F701002, R7F701003, R7F701006, R7F701007, R7F701008, R7F701009, R7F701010, R7F701011, R7F701012, R7F701013, R7F701014, R7F701015, R7F701016, R7F701017, R7F701018, R7F701019, R7F701020, R7F701021, R7F701022,R7F701041, R7F701042, R7F701043, R7F701044, R7F701045, R7F701046, R7F701047, R7F701048, R7F701049, R7F701050, R7F701051, R7F701052, R7F701053, R7F701054, R7F701055, R7F701056, R7F701057
Stöd för flera mikrokontroller inklusive pin 48, pin 64, pin 80, pin 100, pin 144 och pin 176.
3. Figur 1 visar ett exempel på ett anslutningsdiagram.
4. Anslutningsmetod:
Anslut varje ände av RH850-adapterkortet till MCU och MCU-selet enligt följande överensstämmelse:
| RH850 Adapterkort | MCU:n | MCU-selen |
| VOUT | ISOVCL | ╳ |
| GND | ISOVSS | ╳ |
| VCC | ╳ | 3 |
| I | ╳ | 5 |

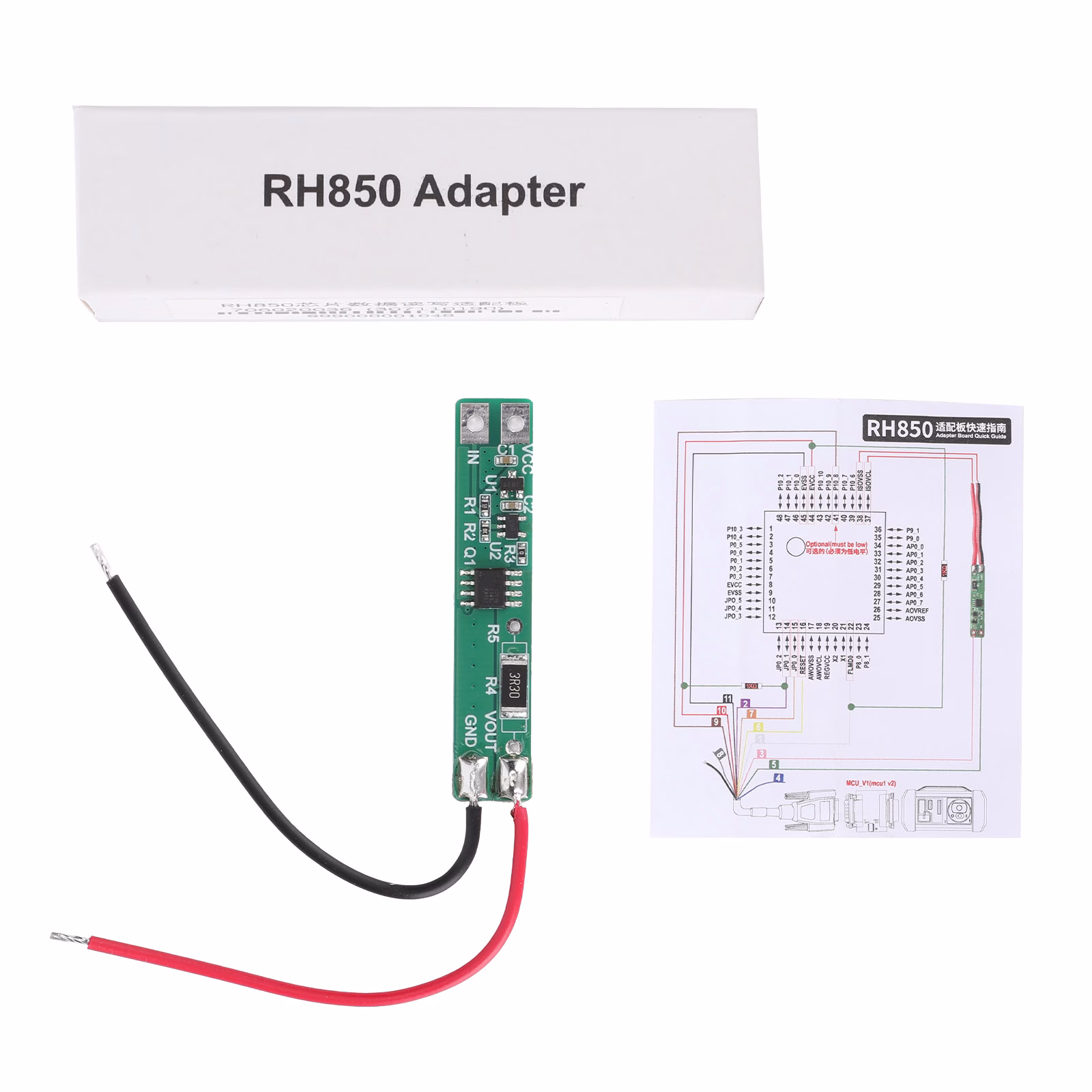

I paketet ingår:
1st x LAUNCH RH850 Adapterkort
